Ионный вентилятор для оптимизации микроклимата пчелиного жилища
Известно, что жизнеспособность пчел зависит от микроклимата пчелиного жилища [1]. Основными параметрами микроклимата является температура, влажность, газовый состав воздуха. Кроме того, установлено, что качество микроклимата (индекс свежести воздуха) зависит от таких параметров как концентрация озона, аэроионов и фитонцидов [2]. С экологической точки зрения важное место в жизнедеятельности пчел имеет вентиляция пчелиного жилища (кратность воздухообмена). В связи с переводом пчеловодства на промышленную основу повышенные требования к микроклимату предъявляют технологии зимнего и платформенного содержания, а также искусственного воспроизводства пчел. С этим связана актуальность разработки ионного вентилятора для использования в технологиях пчеловождения.
В Челябинском агроинженерном университете разработан ионный вентилятор, который позволяет генерировать легкие отрицательные аэроионы, озон, фитонциды и обеспечивает вентиляцию улья. Принцип действия ионного вентилятора основан на создании направленных потоков воздуха с помощью поля коронного разряда. Явление возникновения электрического ветра состоит в том, что в межэлектродном промежутке объемный заряд двигается от коронирующего электрода к противоположному. Ионы, сталкиваясь с молекулами воздуха передают им свою энергию. В результате этого нейтральные молекулы воздуха приходят в движения, образуя течение среды, известное под названием электрического ветра. Явление электрического ветра можно использовать для создания потоков ионизированного и озонированного воздуха, обогащенного фитонцидами.
Ионный вентилятор имеет ряд значительных преимуществ перед механическим вентилятором вследствие непосредственного преобразования электрической энергии в энергию воздушных масс. Важное значение имеет бесшумная работа устройства и возможность генерирования ионов, озона и фитонцидов. Конструкция ионного вентилятора в общем виде представляет собой воздуховод, выполненный из диэлектрического материала внутри которого располагается система коронирующих и некоронирующих электродов. При подаче напряжения от высоковольтного источника, выполненного на базе автомобильной катушки зажигания, между электродами возникает разряд, приводящий к появлению электрического ветра, ионов, озона и фитонцидов.

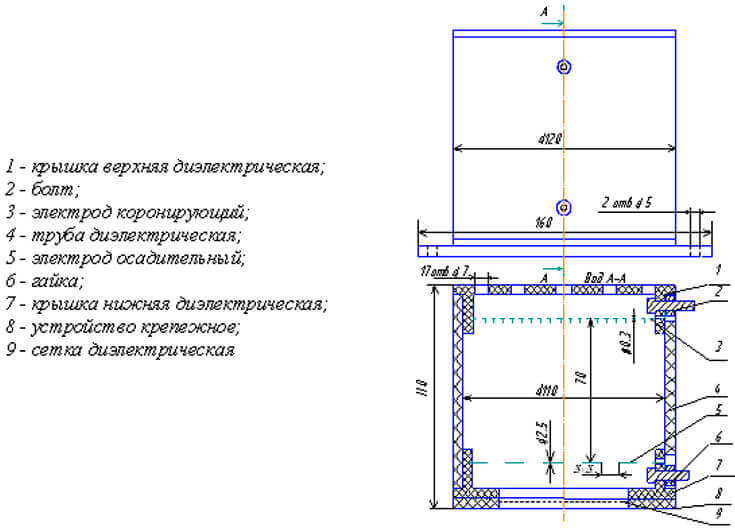

Параметры, конструкция, характеристики ионного вентилятора представлены на рис. 1.
Рис. 1 Конструкция ионного вентилятора
Адаптация ионного вентилятора к пчелиному жилищу заключается в том, что устройство является многофункциональным и может использоваться как для оптимизации микроклимата, так и для сбора прополиса. Во втором случае, на выходе вентилятора устанавливают защитную полимерную сетку и включают режим повышенной генерации ионов и озона. Способы размещения ионного вентилятора в улье и на платформе представлены на рис. 2,3.
Разработанный вентилятор обеспечивает регулирование концентрации озона в пределах 50..150 мкг/м , ионов 2..5 тыс. ионов/см . Производительность вентилятора 2,5 м /ч обеспечивает десятикратную кратность воздухообмена в улье. Для генерации фитонцидов коронирующий электрод вентилятора покрывается тонким слоем прополиса.
С.С. Салихов, А.Е. Морозов. Челябинский государственный агроинженерный университет (ЧГАУ)
Литература.
- Еськов Е.К. Микроклимат пчелиного жилища. М.: Россельхозиздат. 1993. 191 с.
- Дмитриев М.Т. Животноводческим помещениям естественную вентиляцию. Ветеринария, 1988. №12
